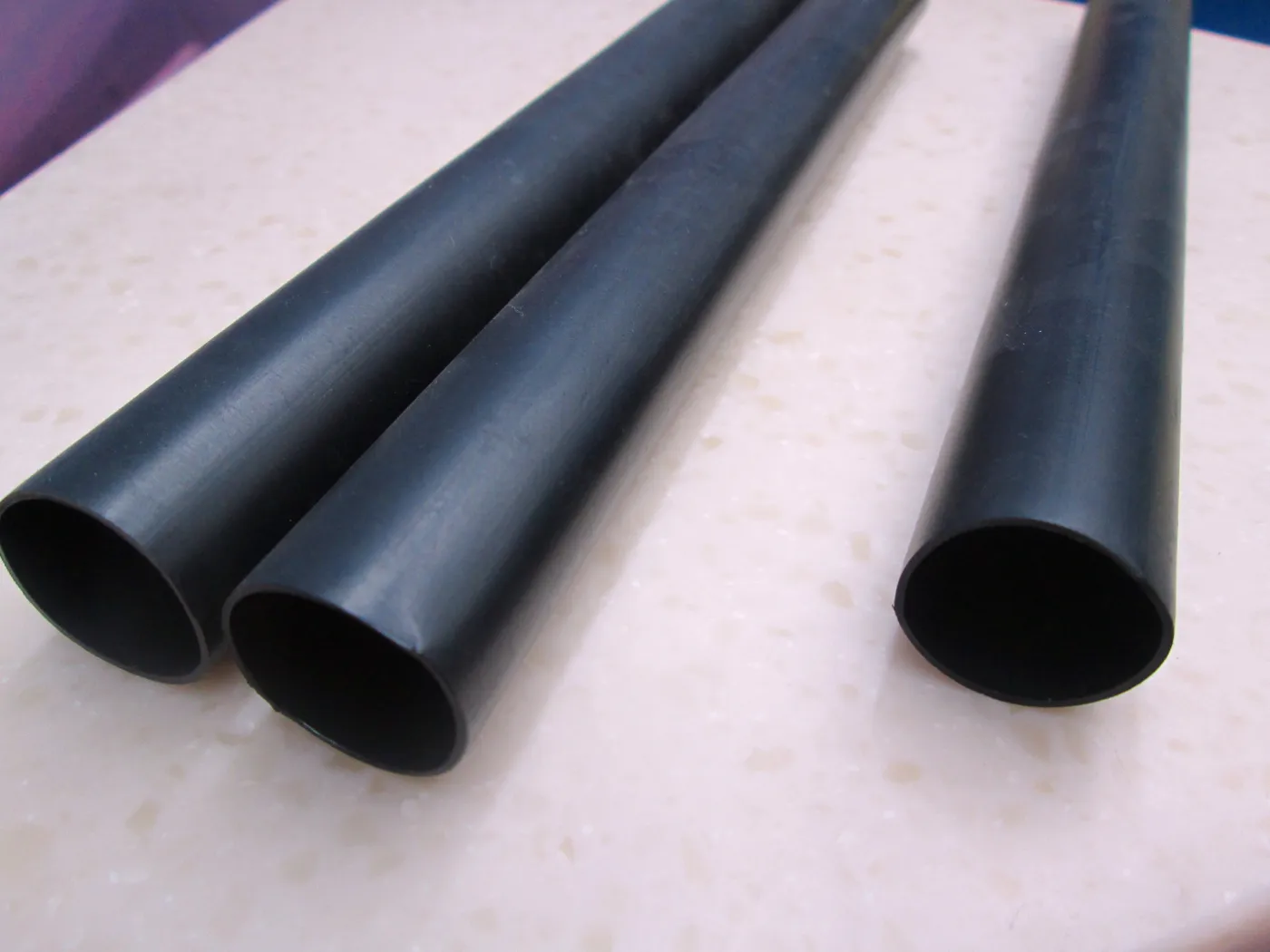

军标柔软阻燃双壁热缩管
型号：H-5(3X)-F/H-5(4X)-F
性能和用途：
具有良好的密封与绝缘性能、优越的电与物理性能、高阻燃等特性，广泛用于线束接头的绝缘与密封保护。
产品特点：
使用温度.:-55℃ to +125℃
最低收缩温度:70℃
完全收缩温度.:110℃
收缩倍率: 3:1 & 4:1
满足RoHS 环保要求
满足SAE-AMS-DTL-23053/4 标准
环保标准：符合Sony-SS-00259,RoHS
技术参数
| 项 目 | 测试方法 | 典型数据 |
| 拉伸强度 | ASTM D 2671 | ≥10.4MPa |
| 热老化拉伸强度158℃, 168小时 | ASTM D 2671 | ≥7.5MPa |
| 断裂伸长率 | ASTM D 2671 | ≥400% |
| 热老化断裂伸长158℃, 168小时 | ASTM D 2671 | ≥150% |
| 阻燃性 | SAE-AMS-DTL-23053/5 | 30秒钟内自熄 |
| 热冲击 250℃，4小时 | 250℃，4小时 | 不滴落，无裂纹 |
| 低温脆性 -55℃，1小时 | ASTM D 2671 | 无裂纹 |
| 介电强度 AC2500V 60秒 | ASTM D 2671 | 不击穿 |
| 体积电阻率 | ASTM D 876 | 最小1014Ω .cm |
| 铜腐蚀性 158℃,168小时 | UL224 | 通过 |
| 吸水率 | ASTM D 570 | ≤0.5% |
| 对铝剥离强度 | ASTM D 2671 | 60N/25mm |
| 耐油性 | 23℃,24小时，柴油或润滑油 | ≥7MPa≥300% |
产品标准尺寸（毫米/英寸）
| 规格 | 收缩前（毫米） | 收缩后（毫米） | 标准长度(米) | 每卷长度（米） | |||||||
| 毫米 | 英寸 | 内径 | 最大内径 | 正常壁厚 | 正常胶厚 | ||||||
| CZY-5（3X）-F 军标柔软阻燃双壁热缩管 收缩比 3:1 | |||||||||||
| CZY-5（3X）-F 3/1 | 1/8 | 3 | 0.6 | 1.00±0.10 | 0.5 | 1.22 | 200 | ||||
| CZY-5（3X）-F4.8/1.5 | 3/16 | 4.8 | 1.5 | 1.00±0.10 | 0.5 | 1.22 | 100 | ||||
| CZY-5（3X）-F 6/2 | 1/4 | 6 | 2 | 1.00±0.10 | 0.5 | 1.22 | 100 | ||||
| CZY-5（3X）-F 9/3 | 3/8 | 9 | 3 | 1.40±0.10 | 0.6 | 1.22 | 50 | ||||
| CZY-5（3X）-F 12/4 | 1/2 | 12 | 4 | 1.80±0.15 | 0.7 | 1.22 | 25 | ||||
| CZY-5（3X）-F 19/6 | 3/4 | 19 | 6 | 2.25±0.20 | 0.8 | 1.22 | 25 | ||||
| CZY-5（3X）-F 24/8 | 1 | 24 | 8 | 2.54±0.20 | 1.0 | 1.22 | 25 | ||||
| CZY-5（3X）-F 40/13 | 11/2 | 40 | 13 | 2.54±.20 | 1.00 | 1.22 | 25 | ||||
| CZY-5（4X）-F 军标柔软阻燃双壁热缩管 收缩比 4:1 | |||||||||||
| CZY-5（4X）-F 4/1 | 3/16 | 4 | 1 | 1.00±0.10 | 0.5 | 1.22 | 100 | ||||
| CZY-5（4X）-F 8/2 | 5/16 | 8 | 2 | 1.00±0.10 | 0.5 | 1.22 | 50 | ||||
| CZY-5（4X）-F 12/3 | 1/2 | 12 | 3 | 1.40±0.15 | 0.6 | 1.22 | 25 | ||||
| CZY-5（4X）-F 16/4 | 5/8 | 16 | 4 | 1.80±.15 | 0.7 | 1.22 | 25 | ||||
| CZY-5（4X）-F 24/6 | 1 | 24 | 6 | 2.25±0.20 | 0.8 | 1.22 | 25 | ||||
| CZY-5（4X）-F 32/8 | 11/4 | 32 | 8 | 2.54±0.20 | 1.0 | 1.22 | 25 | ||||
| CZY-5（4X）-F 52/13 | 2 | 52 | 13 | 2.54±0.20 | 1.0 | 1.22 | 25 | ||||
